金屬屋面系統概述

1. 定義：由金屬面板與支承體系組成，不分擔主體結構所受作用且與水平方向夾角小于75°的建筑圍護結構。

2. 常見材質：鋼板、鋁板、鋁合金板、銅板、不銹鋼板等。

3. 整體結構：一般由檁條、底板、防水層、保溫層、固定支座、面板、抗風夾從下往上安裝組成。

4. 關鍵部位：屋面板與固定支座連接部位決定安全性能、抗風揭/掀性能，若連接失效，強風、臺風等大風天氣下易發生風揭/掀事故。

5. 常見命名方式：用屋面固定形式或屋面板連接形式命名，如穿釘式、暗扣式、直立咬合邊、直立鎖邊、平鎖扣板金屬屋面系統等。

金屬屋面系統設計材料選擇

1. 總體要求：選用符合國家標準要求且耐候性好的材料，耐候性差的應采取防護措施，采用防火性能高的材料，采光頂與金屬屋面工程的隔熱、保溫材料也應采用防火性能高的材料。

2. 各類材料標準

• 鋼材及五金材料：符合GB/T 700、GT/T 1591標準要求。

• 耐候鋼：符合GB/T 4171標準要求。

• 焊材：符合GB/T 5117、GB/T 5118、JGJ 81的要求。

• 不銹鋼：采用奧氏體不銹鋼，化學成分符合GB/T 20878的要求，螺栓連接件符合GB/T 3098.6的要求。

• 金屬屋面板：可采用鋁合金板、鋁塑復合板、鋁蜂窩復合鋁板、彩色鋼板、不銹鋼板、鋅合金板、鈦合金板、銅合金板等。

• 金屬屋面壓型板材料：可選用鋁合金板、彩色鋼板、不銹鋼板、鋅合金板、鈦合金板、銅合金板等，其中彩鋼板符合GB/T 12754的要求；鍍鋅板符合GB/T 2518的要求；鈦合金板符合GB/T 3621的要求；銅合金板符合GB/T 22040的要求，宜選TU1/TU2牌號；鋁合金壓型板符合GB/T 6891、GB/T 12755的要求。

• 防水卷材：符合GB/T 50345的要求。

• 采光玻璃：符合GB/T 11944的要求。

• 光伏系統組件：符合GB/T 20047.1、GB/T 18911、GB/T 9535的要求。

設計要求

1. 綜合考量：采光頂與金屬屋面應根據建筑物的使用功能、外觀設計、使用年限等要求，經過綜合技術經濟分析，選擇其造型、結構形式、面板材料和五金附件，并能方便制作、安裝、維修和保養。

2. 光伏組件面板坡度：宜按光伏系統全年日照最多的傾角設計，宜滿足光伏組件冬至日全天有3h以上建筑日照時數的要求，并應避免景觀環境或建筑自身對光伏組件的遮擋。

各類金屬屋面系統特點

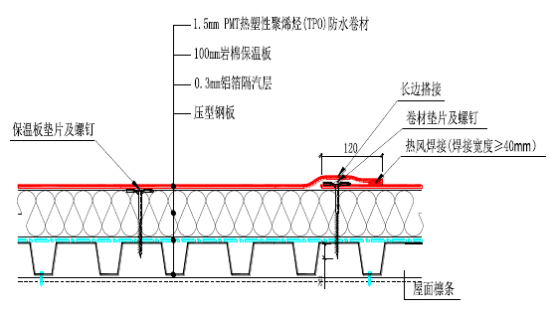

1. 穿釘式金屬屋面系統：應用較早且普遍，屋面板材靠釘固定在支撐龍骨上，連接螺釘直接穿透屋面板，為防止穿透點滲漏，配有特制壓緊墊片和防水墊圈，或用帶膠墊的封閉型抽芯鉚釘固定面板。

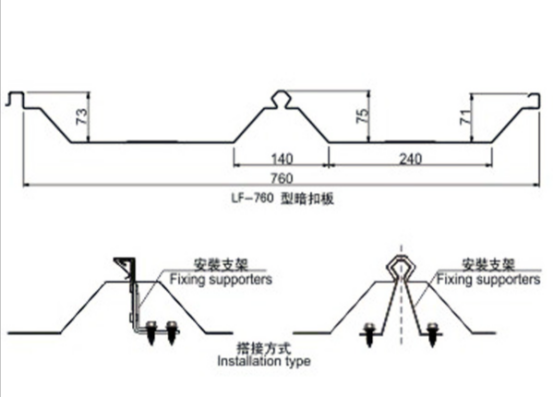

2. 暗扣式金屬屋面系統：最早出現在澳洲，也叫澳式暗扣板，特定板型配有對應安裝支架，安裝時先將安裝支架固定于支撐龍骨或基材上，屋面板與屋面板、屋面板與支架采用暗扣卡接固定。




3. 直立咬合邊金屬屋面系統：也稱矮立邊直立鎖邊金屬屋面系統，按咬合程度分為單鎖邊和雙鎖邊兩種形式，屋面板采用機械加工成型，安裝時先將專用扣件固定在支撐龍骨上，相鄰屋面板及連接扣件相互咬合，然后通過機械或手工方式鎖死、定型、固定。

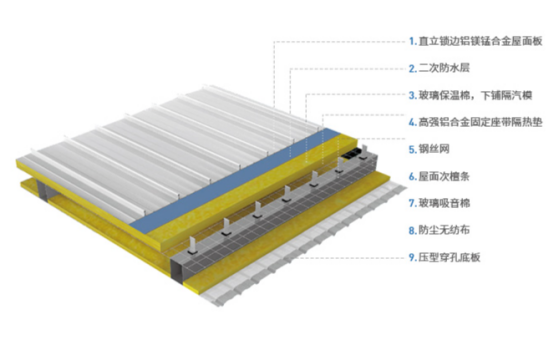

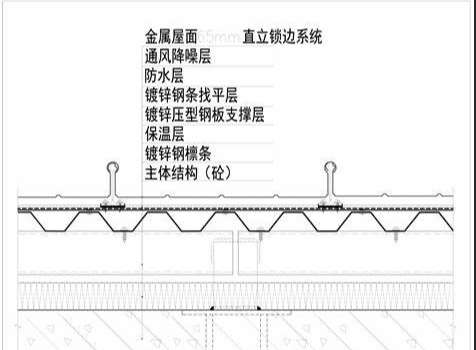

4. 直立鎖邊金屬屋面系統：通常被稱作高立邊直立鎖邊金屬屋面系統，也叫直立鎖縫lok板，金屬面板通過機械輥壓形成雙邊成公母扣，安裝時先將專用鋁合金T型碼與支撐龍骨連接，然后將屋面板及T型碼相互咬合，最后通過機械或手工方式鎖緊、定型。

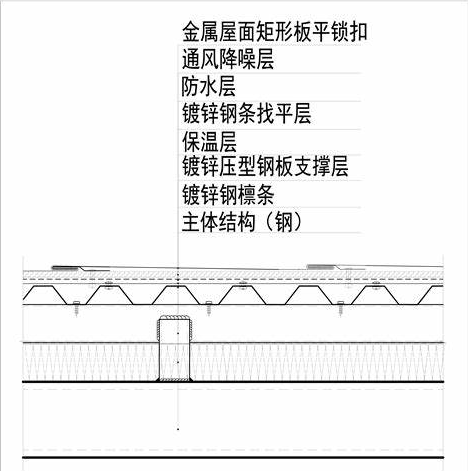

5. 平鎖扣板金屬屋面系統：金屬板塊一般通過機械沖壓或手工裁剪成型，安裝時先將專用鎖扣件固定在基材上，然后板塊的四周通過折邊與鎖扣件相互咬合成型固定 。
